充电头网拿到了天地伟业推出的一款200万像素POE摄像机TC-C12EN，这款摄像机为200万像素CMOS传感器，支持1920*1080分辨率，摄像机安装了6mm高清定焦镜头，具备红外补光灯，内置滤光片切换。摄像机支持12V直流供电，具备IP67防尘防水能力，还支持PoE供电，网线接口配有密封端子用于防水。下面就带来这款摄像机的拆解，一起看看内部的方案和用料。
天地伟业红外POE音频一体摄像机为经典筒状式设计，机身黑白配色，整体设计风格简约。
产品型号为TC-C12EN，名称——200万定焦红外POE音频一体机，制造商为天地伟业技术有限公司。
看完了天地伟业这款网络摄像机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
小板背面一览，左侧设有光耦和开关电源芯片，中间位置设置整流管和开关管，右侧设有PD控制器，整流桥和TVS二极管。

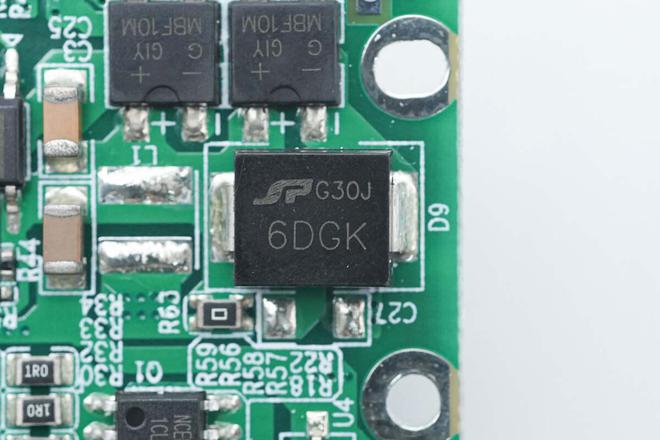

双向TVS二极管来自SPSEMI瞬雷，丝印6DGK，型号为PKA60CA，用于吸收过压浪涌。

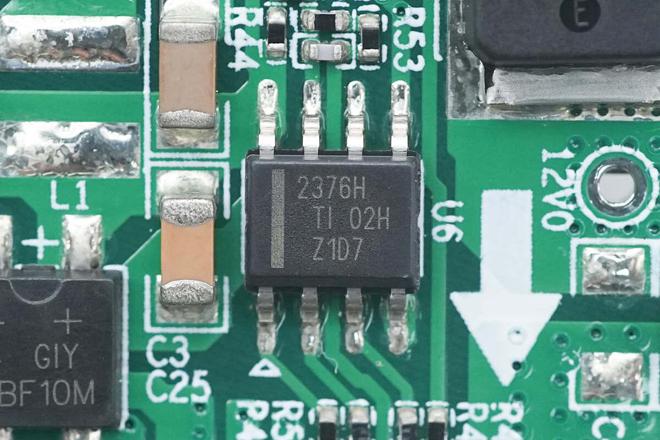

PD控制器来自TI德州仪器，型号TPS2376H，支持IEEE 802.3af标准，支持600mA电流输出，支持26W功率。芯片内部集成0.58Ω 100V耐压低侧开关，支持15kV系统级ESD，支持-40~85℃工作温度，采用SOIC8封装。
POE电源控制芯片来自TI德州仪器，型号TL2845B，是一颗高性能电流模式PWM控制器，用于POE开关电源控制。

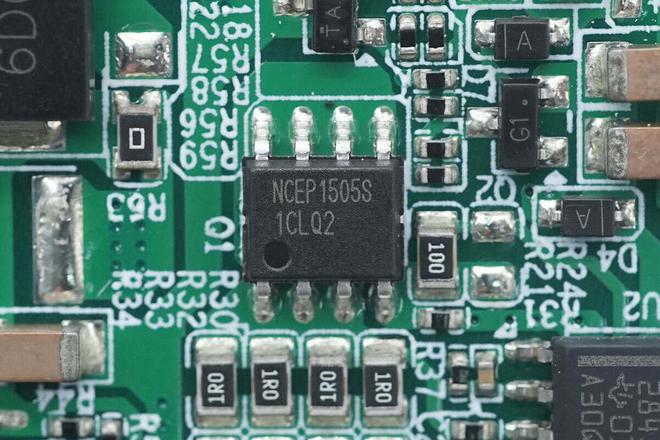

初级开关管来自新洁能，型号NCEP1505S，NMOS，耐压150V，导阻55mΩ，采用SOP-8封装。
小板正面设有存储器，同步降压芯片，电机驱动芯片，中间位置设有图像传感器。
外置存储器来自华邦，型号为W25Q128JVSO，容量为16MB，用于存储固件信息。

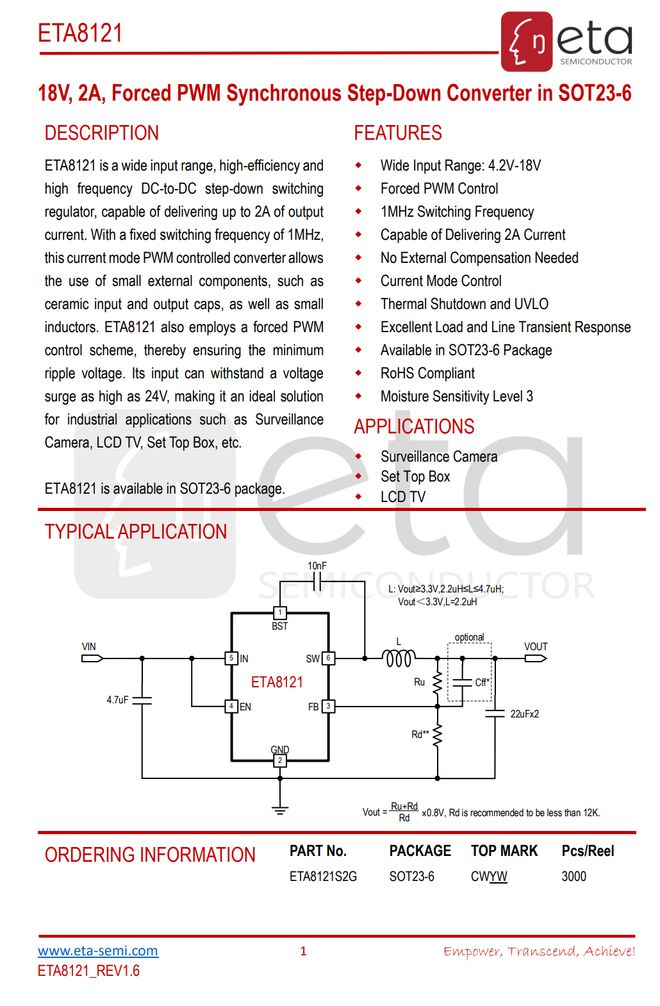

同步降压转换器来自ETA钰泰半导体，丝印CW，型号ETA8121，芯片内部集成开关管，输入电压为18V，输出电流2A，采用电流模式控制，开关频率为1MHz，支持欠压闭锁和过热关断，具备良好的瞬态响应，采用SOT23-6封装。

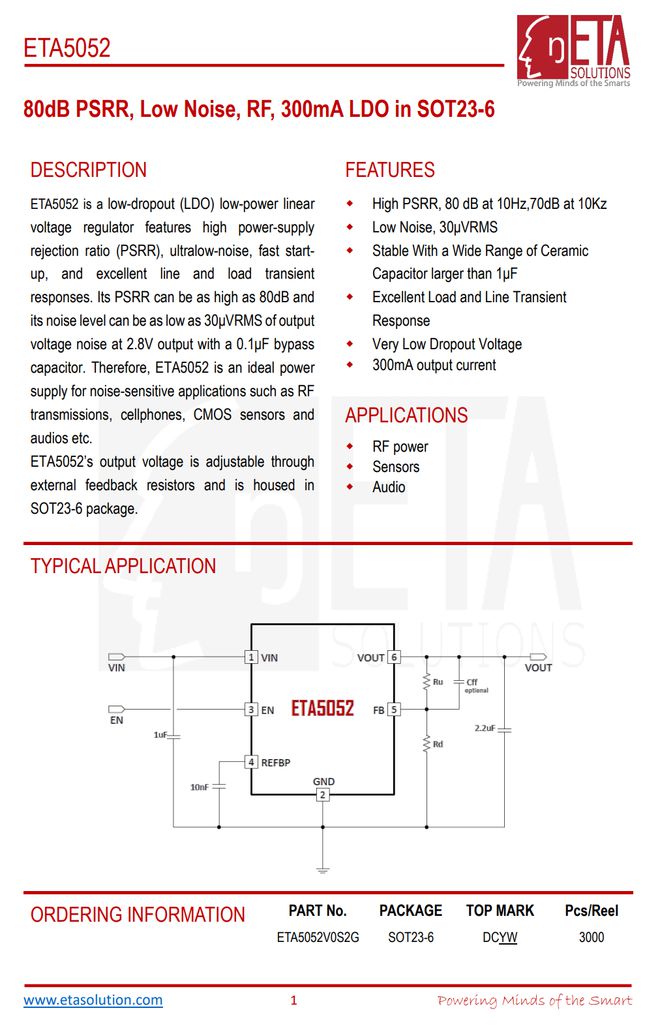

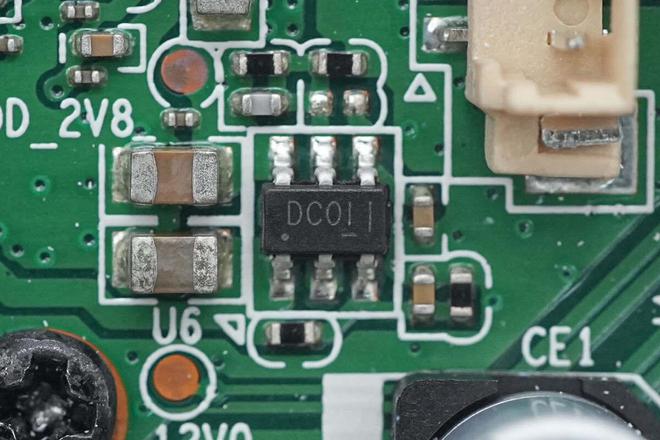

LDO稳压芯片来自ETA钰泰半导体，丝印DC，型号为ETA5052,是一颗低压差线dB电源抑制比，具备超低的输出噪声，良好的线性和负载瞬态响应，输出电流为300mA，采用SOT23-6封装。适用于射频供电，传感器和音频应用。

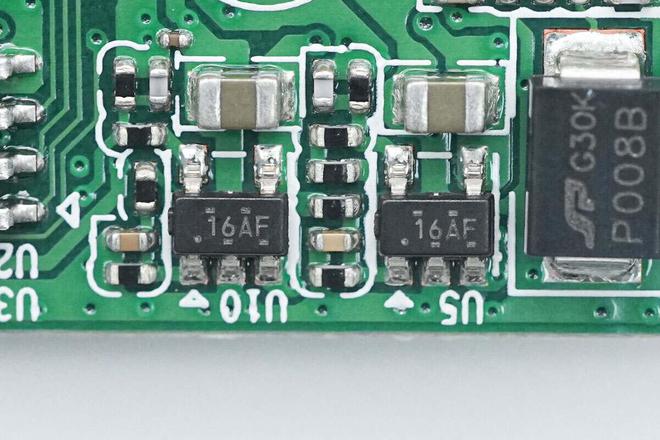

两颗同步降压芯片来自TI德州仪器，型号TLV62569，是一颗输入电压5.5V的同步降压转换器，芯片内部集成开关管，支持2A输出电流，工作频率为1.5MHz，采用SOT23封装。
天地伟业TC-C12EN摄像机为200万像素，预装了6mm高清定焦镜头，支持IP67防尘防水，可以在户外使用。摄像机支持1920*1080分辨率输出，并支持红外补光灯，具备夜视功能。摄像机支持POE供电，并支持12V供电，可根据实际情况进行选择。
充电头网通过拆解了解到，天地伟业这款摄像机为全密封设计，壳体通过卡扣固定，线缆与外壳连接处采用胶水密封。摄像头机芯设有POE供电电路，采用德州仪器PD控制器和电源芯片。传感器小板使用钰泰同步降压芯片和线性稳压芯片供电，小板通过插接件连接，便于生产组装。
